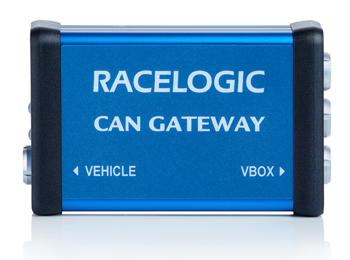

VVBOX CAN Gateway支持使用多个CAN模块，例如已经接入OLED显示器或模拟输入模块的情况下，还可以记录车辆CAN总线数据。

在正常情况下，尝试从汽车捕获CAN数据以及从模块(例如Mini或Micro Input模块)获取CAN数据将导致VBOX和VBOX模块数据被加载到车辆CAN总线上——会出现不可预测，而且肯定是不需要的结果。

CAN Gateway支持VBOX Video HD2记录这两种数据流，而没有任何模块数据流返回到车辆总线上，造成传输影响。

  • 简单连接到OLED、模块和车辆CAN总线
  • 自动探测已连接的车辆/传感器CAN总线的波特率
  • 可以同时使用VBOX输入模块和OLED显示器
  • 简易的USB设置

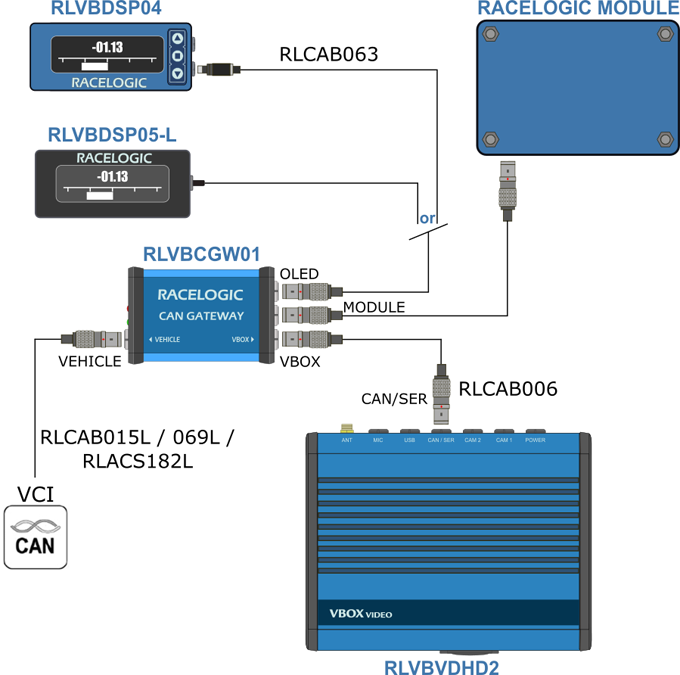

CAN Gateway可以通过RLCAB006电缆(包含在标准配置中)连接到VBOX Video HD2，以便同时记录来自车辆CAN总线和Racelogic模块的数据。

它还允许连接OLED显示器(RLVBDSP04或RLVBDSP05-L)。

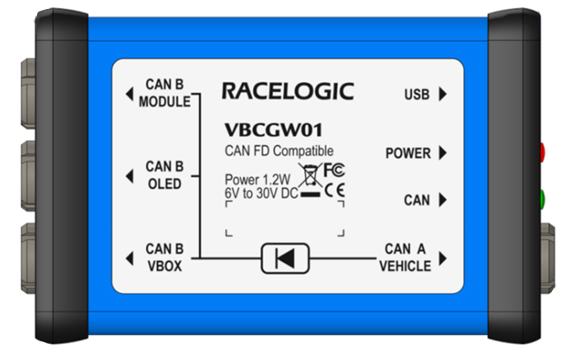

  • CAN B OLED

    连接RLVBDSP04或RLVBDSP05-L OLED显示器

  • CAN B VBOX

    连接VBOX Video HD2 CAN总线

  • CAN A Vehicle

    CAN Gateway自动探测已连接的车辆/传感器CAN总线的波特率。数据流通过CAN B端口输出并记录

  • CAN B Module

    连接输入模块。例如：RLVBMIM01 Mini 输入模块或RLVBMICIN01 Micro 输入模块

  • USB

    连接到PC端设置。通过RLCAB117 USB线连接到电脑，CAN Gateway将被通电工作，作为一个U盘，把设置文件直接存储在里面
