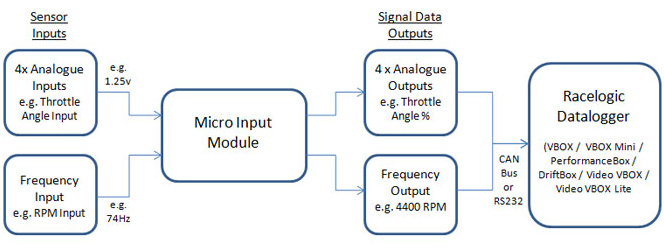

VBOX Micro输入模块(RLVBMICIN01)是一个小巧、高性价比的模块，非常适合于只需要记录少数额外信号的应用场合，带有一个RPM(数字)信号输入和四个模拟信号输入。

不需要车辆线束供电,模块自带5V的电源输出,可以为外接传感器提供电源,可接入模拟传感器的电压输入范围是0V至14V。

根据对接使用设备的不同，它可以以CAN或RS232格式输出数据。

Micro输入模块可以兼容除了VBOX Sport之外,每一款VBOX数据记录仪。每种Micro输入模块都配有适合特定产品使用的电缆。

  • 四个模拟输入
  • 兼容几乎所有Racelogic数据记录器
  • RS232或CAN总线输出
  • 小巧而坚固
  • 性价比高

输入

模拟信号输入(AN1 - AN4)

包括4个模拟信号输入，能够测量0 - 14.5V直流电压。

数字信号输入(RPM)

RPM输入连接到点火线圈的低电压侧，能够检测到RPM频率。输入可以处理超过+/- 200V的电压峰值，最大i/p频率为666Hz。RPM输入是数字频率输入，也能够测量数字信号，如5V TTL和0 - 12V数字脉冲信号。

输出

CAN输出(VBOX / Video VBOX)

当Micro输入模块连接到VBOX时，模拟信号和数字信号可以通过CAN输出。注意CAN只是输出——不能从车辆CAN总线上获取输入。

RS232输出(VBOX Mini / Performance 测试仪)

VBOX Mini, DriftBox，和PerformanceBox 使用RS232端口输出。
