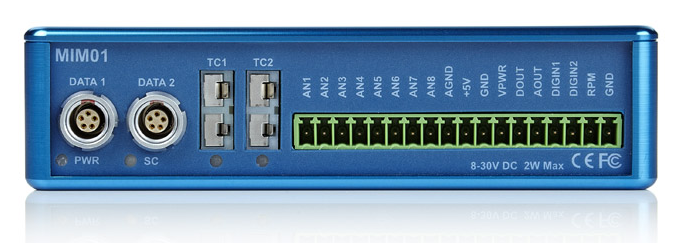

Mini输入模块(RLVBMIM01)是一个通用的输入/输出模块，允许您记录的数据，如温度，转速，车轮轮速，燃油流量，节气门角度和踏板力，以便与VBOX GPS数据一起方便地测量。

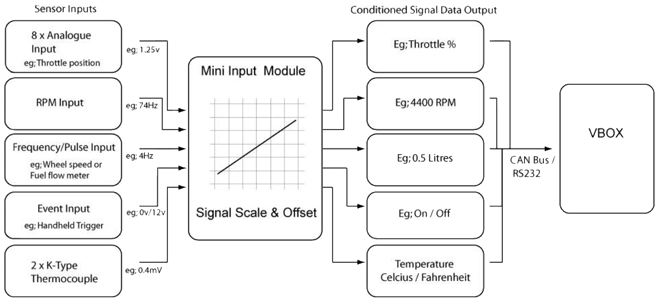

该模块支持8个模拟信号输入、2个数字信号输入、一个额外的数字信号输入(用作事件标记)和2个K型热电偶输入。

当与VBOX Mini一起使用时，Mini输入模块只能输出一个数字信号和一个模拟信号。通过一个可拆卸的螺丝终端连接。

  • 8路16位模拟信号输入
  • 车轮轮速输入
  • CAN总线接口
  • 发动机转速输入
  • 0 - 1024 °C 2个 K-Type 热电偶

输入

  • 8 x 14 位模拟信号输入
  • 1 x低压RPM输入
  • 1 x车轮轮速输入带增益控制
  • 1 x用于事件标记的数字状态输入
  • 2 x K型热电偶接口

输出

  • 1 x数字信号输出(仅与VBOX Mini一起使用时可用)
  • 1个模拟信号输出(仅与VBOX Mini一起使用时可用)

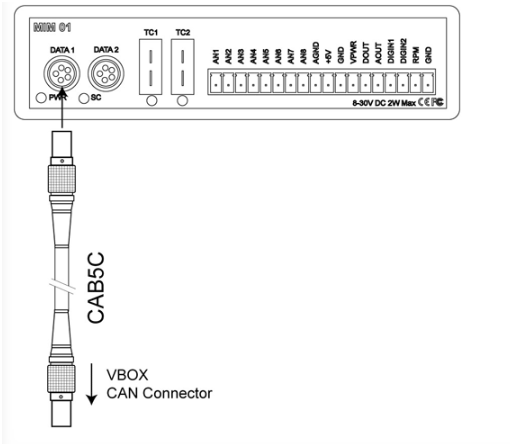

VBOX / Video VBOX Pro和Mini输入模块之间使用CAN电缆连接到DATA1或DATA2插座，因为它们共享相同的CAN连接。

提供的这两个CAN接口，允许Mini输入模块与其他更多的VBOX输入模块连接在一起。这根电缆需要单独订购。
